Mokhoa oa ho khetholla polarity ea karolo ea SMT

Mokhoa oa ho khetholla polarity ea karolo ea SMT

Tlhokomelo e khethehileng e lokela ho lefshoa ho likarolo tsa polarity ts'ebetsong eohle ea ts'ebetso ea PCBA, hobane likarolo tse fosahetseng tsa mekhoa li tla lebisa likotsing tsa batch le ho hlōleha ha kakaretso.Boto ea PCBA.Ka hona, ho bohlokoa haholo hore basebetsi ba boenjiniere kapa ba tlhahiso ba utloisise likarolo tsa polarity tsa SMT.

1. Tlhaloso ea polarity

Polarity e bolela hore ntho e ntle le e mpe kapa pinana ea pele ea motsoako, 'me e ntle le e mpe kapa pinana ea pele ea PCB li nqa e le 'ngoe.Haeba tataiso ea karolo le boto ea PCB e sa lumellane, e bitsoa reverse bad.

2. Mokhoa oa ho khetholla polarity

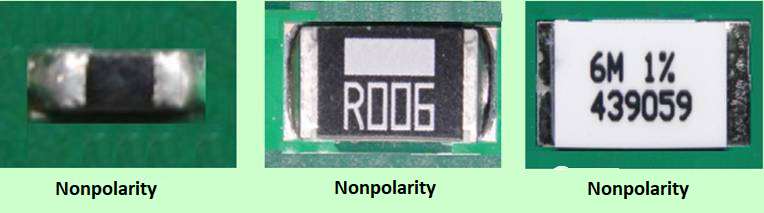

a.Chip resistor ha e na polarity

b.Mokhoa oa ho khetholla Capacitor polarity

• Nonpolarity ea ceramic capacitor

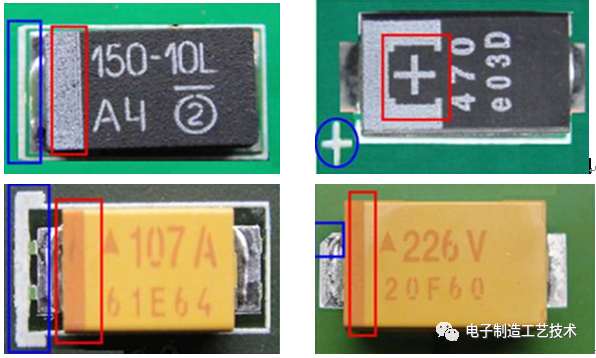

• Li-capacitor tsa Tantalum li na le polarity.Ho tšoaea hantle ha PCB le likaroloana: 1) ho tšoaea sehlopha sa mebala;2) ho tšoaea "+";3) ho tšoaea ka diagonal

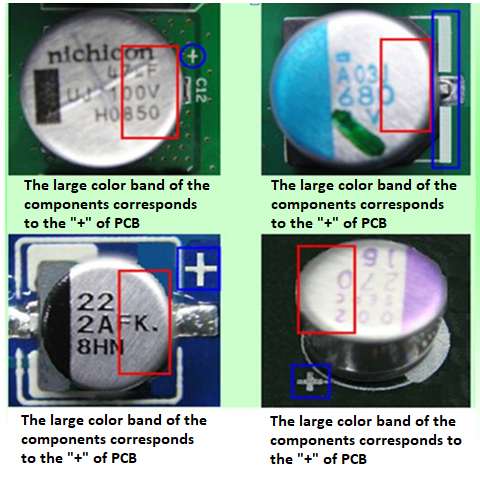

• Electrolysis le capacitance ea aluminium li na le polarity.Letšoao la karolo: sehlopha sa mebala se emela hampe;Letšoao la PCB: sehlopha sa mebala kapa "+" se emetse positive.

3. Mokhoa oa ho khetholla polarity ea inductor

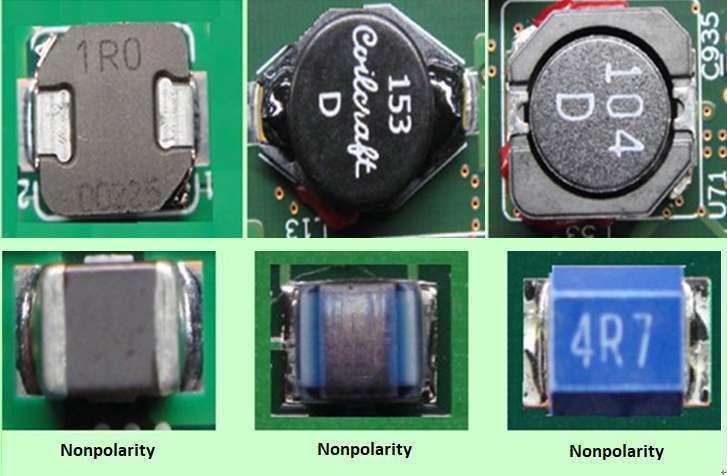

Ÿ Ha ho na tlhoko ea polarity bakeng sa sephutheloana sa chip coil le likarolo tse ling tse peli tsa welding.

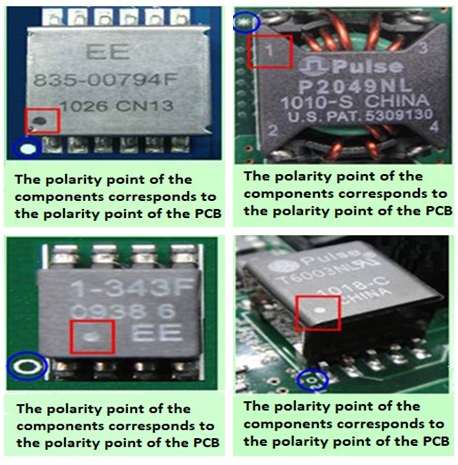

Ÿ Li-inductors tse ngata li na le litlhoko tsa polarity.Letšoao la motsoako: letheba / “1″ e emetse polarity point;Letšoao la PCB: letheba / selikalikoe / “*” le emetse polarity point.

4. Mokhoa oa ho khetholla polarity ea diode e khanyang

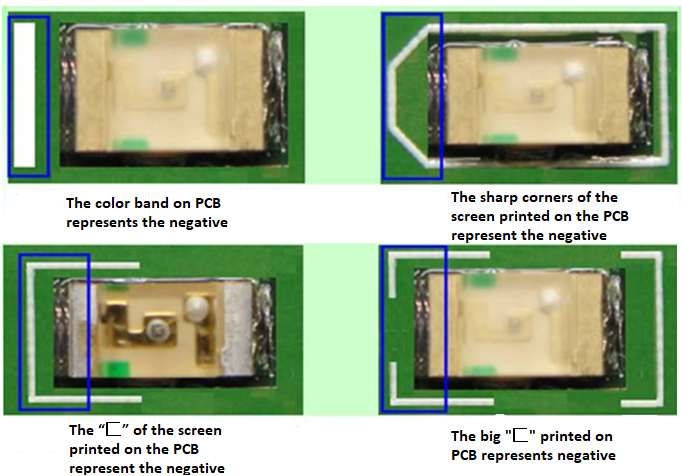

Ÿ LED e kentsoeng holim'a SMT e na le polarity.Letšoao le fosahetseng la karolo: botala bo bobe;letshwao le fosahetseng la PCB: 1) thipa e otlolohileng, 2) sehlopha sa mebala, 3) huku e bohale ea sekirini sa silika, 4) "匚" ea skrine sa silika.

5. Mokhoa oa ho khetholla polarity ea diode

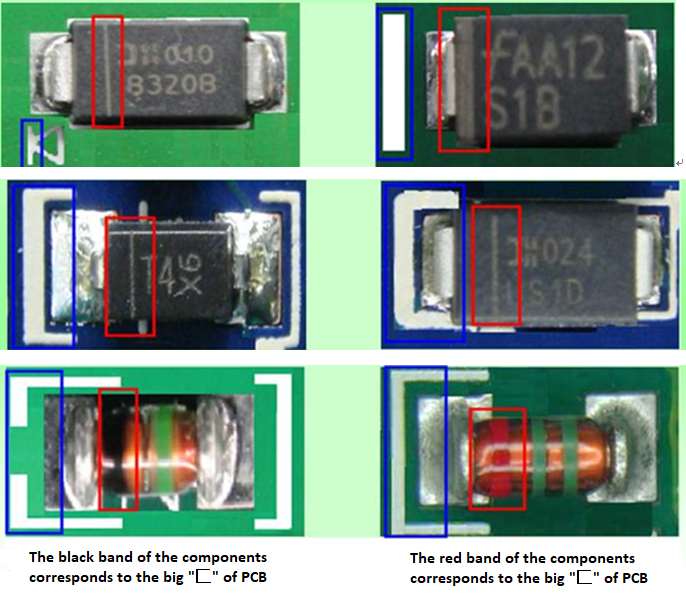

Ÿ SMT surface mount diode e na le polarity.Letšoao le fosahetseng la karolo: 1) sehlopha sa mebala, 2) groove, 3) mmala ho tšoaea (khalase);e mpe ho tšoaea PCB: 1) bar e otlolohileng ho tšoaea, 2) mmala ho tšoaea, 3) sekhutlo se bohale sa silika, 4) "匚" ho tšoaea

6. Mokhoa oa ho khetholla polarity ea IC (Integrated Circuit).

Ÿ Sephutheloana sa mofuta oa SOIC se na le polarity.Polarity Pontšo: 1) sehlopha sa mebala, 2) letšoao, 3) ntlha ea concave, groove, 4) bevel.

Ÿ Sephutheloana sa mofuta oa SOP kapa QFP se na le polarity.Polarity pontšo: 1) concave / groove ho tšoaea, 2) e 'ngoe ea lintlha e fapane le lintlha tse ling tse peli kapa tse tharo (boholo / sebopeho).

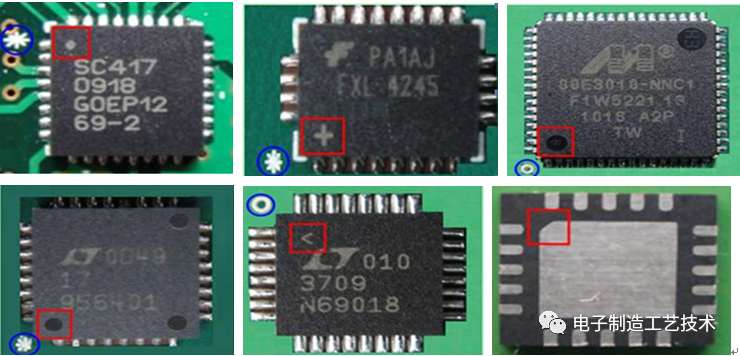

Ÿ Liphutheloana tsa mofuta oa QFN li na le polarity.Polarity ho tšoaea: 1) ntlha e le 'ngoe e fapane le lintlha tse ling tse peli (boholo / sebopeho), 2) moeli o betliloeng ho tšoaea, 3) letšoao ho tšoaea (bar e tšekaletseng, "+", letheba)

7. Mokhoa oa ho khetholla (BGA) Ball Grid Array polarity

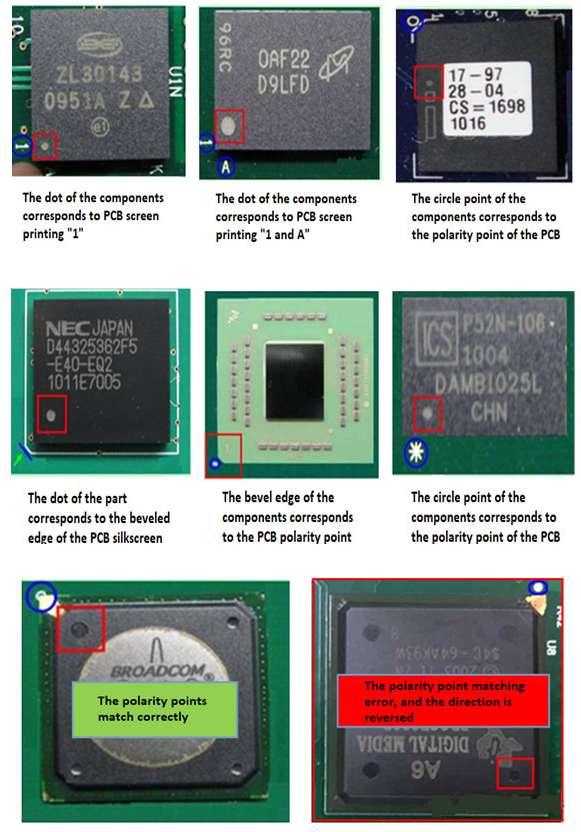

karolo ea polarity: ntlha ea concave / groove mark / Dot / selikalikoe ho tšoaea;PCB polarity: selikalikoe / Dot /1 kapa A / diagonal ho tšoaea.Sebaka sa polarity sa karolo se lumellana le ntlha ea polarity ho PCB.

(Mongolo oa setšoantšo o tsoa ho le letšehali ho ea ho le letona, 'me ho tloha holimo ho ea tlaase: letheba la likarolo le lumellana le khatiso ea skrine ea PCB "1", letheba la likarolo le lumellana le khatiso ea skrine ea PCB "1 le A", selikalikoe. ntlha ea likarolo e lumellana le ntlha ea polarity ea PCB, moeli oa bevel oa likarolo o lumellana le ntlha ea polarity ea PCB, ntlha ea selikalikoe ea likarolo e lumellana le ntlha ea polarity ea PCB, lintlha tsa polarity li lumellana ka nepo, lintlha tsa polarity li lumellana. phoso, 'me tsela e khutlisetsoa morao)
